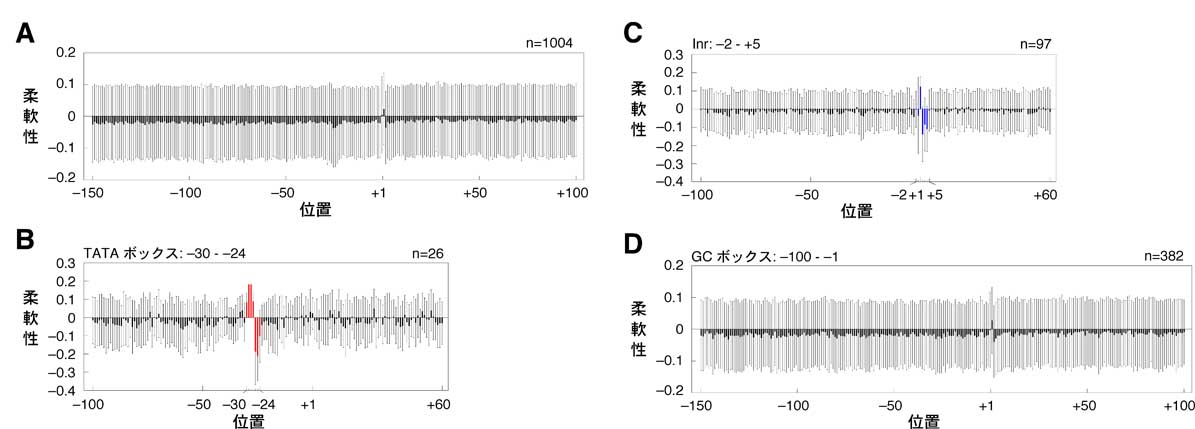

図. ヒトクラスII遺伝子プロモーターの機械的特性
転写開始点から数えた位置とその位置の平均的柔軟性（x±s）の関係を示した。数値が大きいほど柔らかいことを意味する。柔軟性という視点でみると、すべてのプロモーターが共通の特徴をもっている。 (A)コアレスプロモーター。（B）TATAボックスだけをもつプロモーター。TATAボックスの位置を赤色で示した。なお、-30 ~ -24以外の位置にTATAボックスをもつプロモーターも同じ関係を示した。（C）イニシエーターだけをもつプロモーター。イニシエーターの位置を青色で示した。（D）GCボックスだけをもつプロモーター。Nucl. Acids Res. 32, 5834-5840 (2004); Nucl. Acids Res. 33, 3821-3827 (2005)
